complementares que contém os meios fios e as quadras de Palmas, postos estes últimos como
orientadores gráficos para maior interpretação do componente usuário da regionalidade
representada no campo de visualização temática. Um diferencial característico destes planos
de informação relatados está na emissão de uma legenda das classes amostrais no canto
superior direito do campo de visualização.

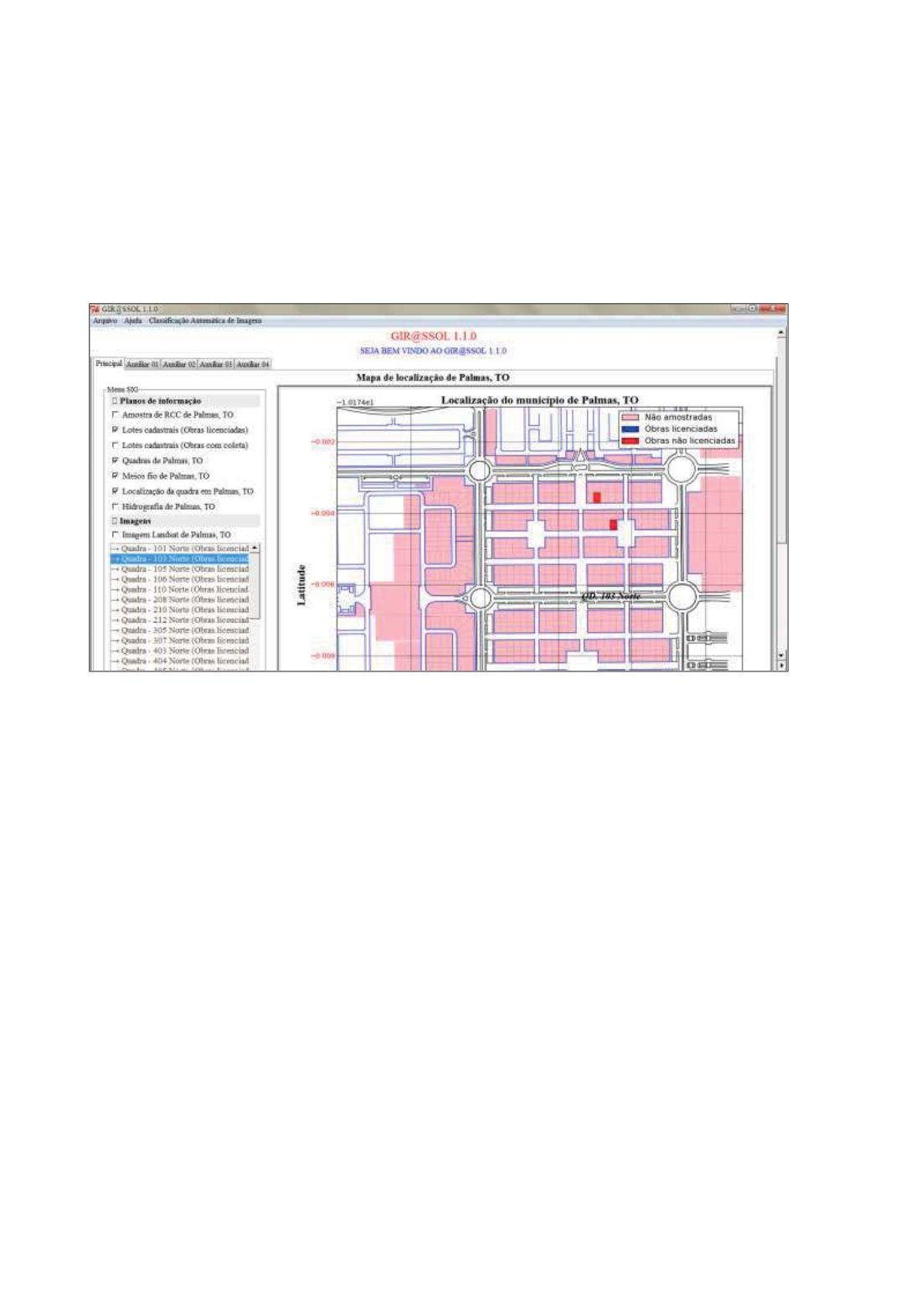

Figura 3 - Camada de informação "Lotes cadastrais (Obras licenciadas)" ativa, em "Planos de Informação", do
"Menu SIG" do programa GIR@SSOL.
A Figura 4 apresenta os últimos elementos compilados na aba principal. Em destaque
para a tabela de atributos, que fornece caracteres diagnósticos de cada lote da quadra
selecionada no “Menu SIG”. Nesta planilha são enunciados todos os atributos de cada lote
registrado pelo Plano Diretor de Palmas, fornecido pela Secretaria de Habitação do referido
poder público municipal. Estas qualificações diferem todas as unidades territoriais (lotes) em
particularidades, de referência geográfica, adotadas no presente e em outra determinação
legislativa anterior, como identificadores, setores de abrangência local, quadras, regiões (norte
e sul) e etc., em características geométricas, como perímetro e área dos lotes, e em alusão às
temáticas de maior relevância nesta discussão tutorial denotadas, como a confirmação ou não
confirmação de coleta nas obras instaladas por lote e como a diagramação dos licenciamentos
das ditadas obras em efetivação. Para tanto o usuário do programa GIR@SSOL terá apenas de
selecionar o botão “Tabela de atributos”, grafado, uma vez quando selecionado, em amarelo
na Figura 4. Este recurso se dispõe de um inconveniente traduzido na listagem de todos os
loteamentos compostos no plano diretor de Palmas. Assim sendo, este botão selecionado, não
reduz a matriz aos lotes com diferenciação temática.
Uma alternativa de cenário para esta problemática está na seleção dos botões
adjacentes ao botão de “Tabela de atributos”, o botão “Apenas as selecionadas” e o botão
“Apenas as amostradas”. Com a seleção de “Apenas as selecionadas”, o usuário pode
selecionar nas entidades geométricas dos planos de informações, no container de visualização
gráfica dos mesmos, e seus respectivos atributos se anunciaram tabelados. Com esta
aplicação, as tabelas, uma vez editadas por um componente usuário cadastrado com permissão
emitida pelo laboratório de resíduos sólidos, poderá atribuir qualidades às únicas entidades
geométricas selecionadas, e por esta razão reclassificar tematicamente o campo de
visualização dos planos de informação supracitado. Dada as necessidades do usuário também
